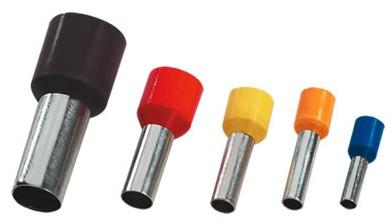

产品材质：采用优质紫铜制成,导电性良好,绝缘部采用PA66制成

工作温度：-40℃耐热至105℃

产品特点：采用优质亚锡电镀,防锈、防腐蚀时间延长，阻燃效果强；接线美观

产品特性：接线层次分明、美观；压紧后不断裂松开,无需绝缘套管

产品规格：见列表

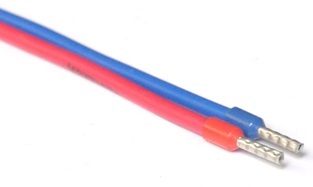

使用方法：将电线剥开外皮,插入端子接线部位,使用配套工具压紧电线即可

说        明：可定制特殊颜色，有起订量要求.E系列管型预绝缘端头 0.25-16mm²可用友邦端子压线钳YAC系列 工具配套使用

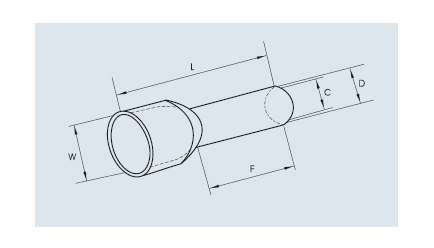

型   号    ITEM NO	尺 寸 Dimension (mm)					导线截面   Cable  size		绝缘套颜色  Color  (1)德国用  German(2)法国用  Freench
	F	L	W	DФ	CФ	A.W.G	mm²
E 0206	6.0	10.5	2.5	1.0	0.7	#26	0.25	淡蓝色 Light blue
E 0208	8.0	12.5
E 0306	6.0	10.5	2.5	1.1	0.8	#24	0.34	青绿色 Turquoise
E 0308	8.0	12.5
E 0310	10.0	14.5
E 0505	5.0	11.0	2.6	1.3	1.0	#22	0.5	橙色 Orange (1)       白色 White  (2)
E 0506	6.0	12.0
E 0508	8.0	14.0
E 0510	10.0	16.0
E 0512	12.0	18.0
E 7506	6.0	12.4	2.8	1.6	1.3	#20	0.75	白色 White (1)       蓝色 Blue  (2)
E 7508	8.0	14.6
E 7510	10.0	16.4
E 7512	12.0	18.4
E 7518	18.0	24.4
E 1006	6.0	12.4	3.0	1.8	1.5	#18	1	黄色 Yellow (1)      红色 Red    (2)
E 1008	8.0	14.6
E 1010	10.0	16.4
E 1012	12.0	18.4
E 1507	7.0	13.6	3.5	2.1	1.8	#16	1.5	红色  Red  (1)        黑色 Black (2)
E 1508	8.0	14.6
E 1510	10.0	16.4
E 1512	12.0	18.4
E 1515	15.0	21.4
E 1518	18.0	24.4
E 2508	8.0	15.2	4.0	2.6	2.3	#14	2.5	蓝色 Blue  (1)        灰色 Gray  (2)
E 2510	10.0	17.2
E 2512	12.0	19.2
E 2518	18.0	25.2
E 4009	9.0	16.5	4.4	3.2	2.8	#12	4.0	灰色 Gray  (1)        橙色 Orange (2)
E 4010	10.0	17.5
E 4012	12.0	19.5
E 4018	18.0	25.5
E 6008	8.0	16.0	6.3	3.9	3.5	#10	6.0	黑色 Black (1)        绿色 Green(2)
E 6010	10.0	18.0
E 6012	12.0	20.0
E 6018	18.0	26.0
E 10-10	10.0	19.5	7.6	4.9	4.5	#7	10.0	乳白色 Milk (1)         褐(棕)色 Brown(2)
E 10-12	12.0	21.5
E 10-16	16.0	25.5
E 10-18	18.0	27.5
E 16-10	10.0	20.2	8.8	6.2	5.8	#5	160	绿色 Green  (1)         乳白色 Milk   (2)
E 16-12	12.0	22.2
E 16-18	18.0	28.2
E 25-12	12.0	24.0	11.2	7.9	7.5	#4	25.0	褐(棕)色 Brown (1)    黑色 Black  (2)
E 25-15	15.0	27.0
E-25-16	16.0	29.0
E 25-18	18.0	30.0
E 25-22	22.0	35.0
E 25-25	25.0	38.0
E 35-12	12.0	24.0	12.7	8.7	8.3	#2	35.0	灰褐色 Gray
E 35-16	16.0	30.0
E 35-18	18.0	32.0
E 35-20	20.0	34.0
E 35-22	22.0	36.0
E 35-25	25.0	39.0
E 50-18	18.0	34.0	15.3	10.9	10.3	#1	50.0	橄榄绿 Olive
E 50-20	20.0	36.0
E 50-22	22.0	38.0
E 50-25	25.0	41.0
E 70-20	20.0	37.0	16	14.3	13.5	2/*0	70	黄色 Yellow
E 70-25	25.0	42.0
E 70-27	27.0	44.0
E 95-25	25.0	44.0	18.5	15.3	14.5	3/0	95	红色 Red
E 120-27	27.0	47.6	20.3	17.5	16.5	4/4	120	蓝色 Blue
E 120-32	32.0	52.6
E 150-25	25.0	50.6	23.4	20.6	19.6	250/300	150	黄色 Yellow
