PTV 针形预绝缘端头
* 产品介绍
产品材质：采用优质紫铜冷压制成，导电性稳定良好，外部绝缘采用PVC或PA66制成
产品特点：表明电镀优质亚锡，绝缘套呈漏斗形，易于导线插入；耐压，防锈、防腐蚀时间延长
产品特性：接线层次分明、美观；压紧后不断裂不松开；-40℃耐热至105℃可正常使用
产品规格：见列表
使用方法：将电线剥开适当长度，插入端头接线部位，使用配套工具 友邦端子压线钳YYT系列 压紧即可。
说 明：可定制其他颜色，有起订量要求。

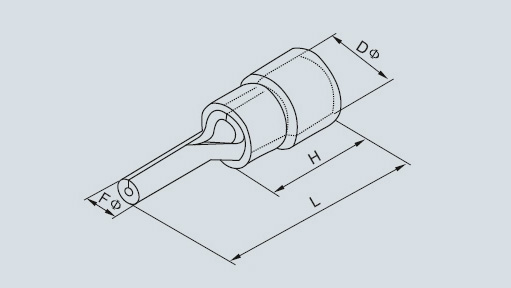

| 型 号 ITEM NO | 尺寸Dimension(mm) | 颜色 Color | ||||
| Ｆ | L | Ｈ | ＤФ | |||
| 导线截面:0.5~1.5mm2 (美国线规22~16) 最大电流:Imax=19A T:0.75mm | PTV 1.25-9 | 1.9 | 19 | 10 | 4.3 | 红色 Red |
| PTV 1.25-10 | 1.9 | 20 | ||||
| PTV 1.25-12 | 1.9 | 22 | ||||
| PTV 1.25-13 | 1.9 | 23 | ||||
| PTV 1.25-18 | 1.9 | 28 | ||||
| 导线截面:1.5~2.5mm2 (美国线规16~14) 最大电流:Imax=27A T:0.8mm | PTV 2-9 | 1.9 | 19 | 10 | 4.9 | 蓝色 Blue |
| PTV 2-10 | 1.9 | 20 | ||||
| PTV 2-12 | 1.9 | 22 | ||||
| PTV 2-13 | 1.9 | 23 | ||||
| PTV 2-18 | 1.9 | 28 | ||||
| 导线截面:2.5~4mm2 (美国线规14~12) 最大电流:Imax=36A T:1.0mm | 黑色 Blue | |||||
| PTV 3.5-10 | 2.8 | 20 | 13 | 6.2 | ||
| PTV 3.5-13 | 2.8 | 25 | ||||
| 导线截面:4~6mm2 (美国线规12~10) 最大电流:Imax=48A T:1.0mm | 黄色 Yellow | |||||
| PTV 5.5-13 | 2.8 | 25.5 | 13 | 6.7 | ||
| PTV 5.5-18 | 2.8 | 30.5 | 13 | 6.7 | ||
