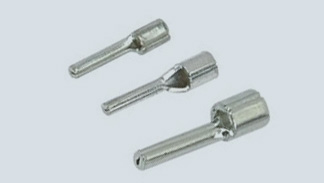

PTN 针形裸端头
* 产品介绍
产品材质：采用优质紫铜冷压制成，导电性稳定良好
产品特点：表明电镀优质亚锡，耐压，防锈、防腐蚀时间延长
产品特性：接线层次分明、美观；压紧后不断裂不松开；-40℃耐热至105℃可正常使用
产品规格：见列表
使用方法：将电线剥开适当长度，插入端头接线部位，使用配套工具 友邦端子压线钳YYT系列 压紧即可。
| 型 号 ITEM NO | 尺寸 Dimension (mm) | |||||
| F | L | E | ＤФ | dФ | ||
| 导线截面:0.5~1.5mm2 (美国线规22~16) 最大电流:Imax=19A T:0.75mm | PTN 1.25-9 | 1.9 | 13.8 | 4.8 | 3.4 | 1.7 |
| PTN 1.25-10 | 1.9 | 14.8 | ||||
| PTN 1.25-12 | 1.9 | 16.8 | ||||
| PTN 1.25-13 | 1.9 | 17.8 | ||||
| PTN 1.25-18 | 1.9 | 22.8 | ||||
| 导线截面:1.5~2.5mm2 (美国线规16~14) 最大电流:Imax=27A T:0.8mm | PTN 2-9 | 1.9 | 13.8 | 4.8 | 4.1 | 2.3 |
| PTN 2-10 | 1.9 | 14.8 | ||||
| PTN 2-12 | 1.9 | 16.8 | ||||
| PTN 2-13 | 1.9 | 17.8 | ||||
| PTN 2-18 | 1.9 | 22.8 | ||||
| 导线截面:2.5~4mm2 (美国线规14~12) 最大电流:Imax=37A T:1.0mm | 6 | 5 | 3 | |||
| PTN 3.5-10 | 2.8 | 14.8 | ||||
| PTN 3.5-13 | 2.8 | 19.8 | ||||
| 导线截面:4~6mm2 (美国线规12~10) 最大电流:Imax=48A T:1.0mm | 6 | 5.6 | 3.4 | |||
| PTN 5.5-13 | 2.8 | 19.8 | ||||
| PTN 5.5-18 | 2.8 | 24.8 | ||||
|
|
||||||
