DBN 片形裸端头
* 产品介绍
产品材质：采用优质紫铜冷压制成，导电性稳定良好，外部绝缘采用PVC或PA66制成
产品特点：表明电镀优质亚锡，绝缘套呈漏斗形，易于导线插入；耐压，防锈、防腐蚀时间延长
产品特性：接线层次分明、美观；压紧后不断裂不松开；-40℃耐热至105℃可正常使用
产品规格：见列表
使用方法：将电线剥开适当长度，插入端头接线部位，使用配套工具 友邦端子压线钳YYT系列 压紧即可。
说 明：本系列1.25~5.5mm配套工具YYT-8，8~14mm配套工具YYT-9

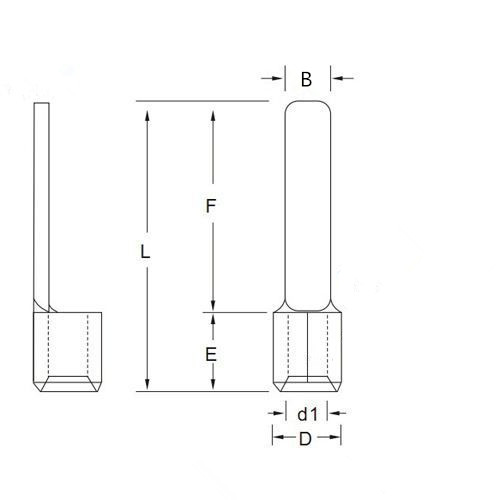

| 型 号 ITEM NO | 尺寸 Dimension(mm) | ||||||
| Ｂ | L | F | E | DФ | dФ | ||
| 导线截面:0.5~1.5mm2 (美国线规22~16) 最大电流:Imax=19A T:0.75mm | DBN 1.25-10 | 2.3 | 14.8 | 10 | 4.8 | 3.4 | 1.7 |
| DBN 1.25-11 | 2.3 | 15.8 | 11 | ||||
| DBN 1.25-14 | 2.3 | 18.8 | 14 | ||||
| DBN 1.25-18 | 2.3 | 22.8 | 18 | ||||
| 导线截面:1.5~2.5mm2 (美国线规16~14) 最大电流:Imax=27A T:0.8mm | 4.8 | 4.1 | 2.3 | ||||
| DBN 2-9 | 2.3 | 13.8 | 9 | ||||
| DBN 2-14 | 2.3 | 18.8 | 14 | ||||
| DBN 2-18 | 2.3 | 22.8 | 18 | ||||
| 导线截面:4~6mm2 (美国线规12~10) 最大电流:Imax=48A T:1.0mm | DBN 5.5-10 | 2.8 | 14.8 | 10 | 6 | 5.6 | 3.4 |
| DBN 5.5-14 | 4.5 | 21 | 14 | ||||
| DBN 5.5-18 | 4.5 | 23 | 18 | ||||
| DBN 8-14 | 5 | 22.5 | 14 | 8.5 | 7.2 | 4.5 | |
