OT 圆形裸端头
* 产品介绍
产品材质：采用优质紫铜冷压制成，导电性稳定良好
产品特点：表明电镀优质亚锡，耐压，防锈、防腐蚀时间延长
产品特性：接线层次分明、美观；压紧后不断裂不松开；-40℃耐热至105℃可正常使用
产品规格：见列表
使用方法：将电线剥开适当长度，插入端头接线部位，使用配套工具 友邦端子压线钳YYT系列 压紧即可。
|
|
型 号 ITEM NO |
螺栓口直径 Screw dia.d2 (mm) |

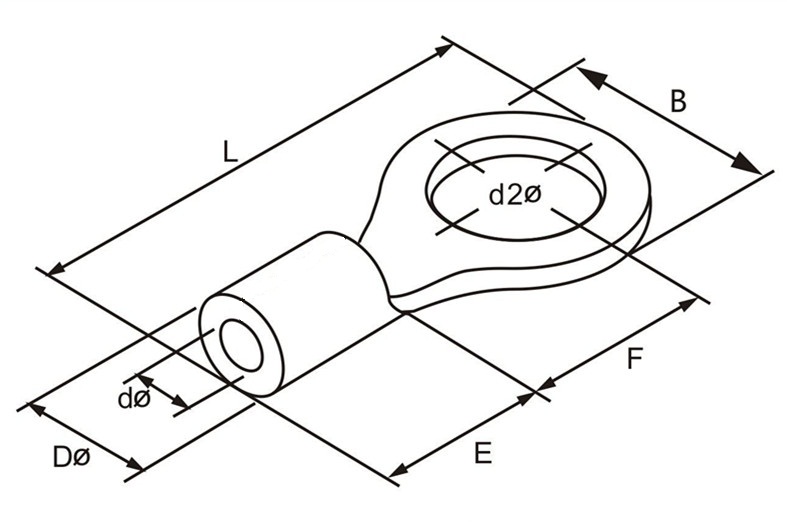

尺寸 Dimension (mm) |
|
L |
B |
E |
DΦ |
dΦ |
|
导线截面mm²：0.75~1 最大电流=20A T:0.8mm |
OT1-2 |
2.2 |
13 |
5 |
5 |
3.2 |
1.6 |
|
OT1-2.5 |
2.7 |
14 |
6 |
|
OT1-3 |
3.2 |
14 |
6 |
|
OT1-4 |
4.2 |
17 |
7.6 |
|
OT1-5 |
5.3 |
19 |
9.7 |
|
OT1-6 |
6.5 |
22 |
11.4 |
|
OT1-8 |
8.5 |
25.5 |
15 |
|
导线截面mm²：1.2~1.5最大电流=25A T:0.8mm |
OT1.5-2.5 |
2.7 |
14 |
6 |
5 |
4.2 |
2.6 |
|
OT1.5-3 |
3.2 |
16 |
6 |
|
OT1.5-4 |
4.2 |
17 |
7.8 |
|
OT1.5-5 |
5.3 |
19 |
9.5 |
|
OT1.5-6 |
6.5 |
22 |
11.5 |
|
OT1.5-8 |
8.5 |
25.5 |
15 |
|
导线截面mm²：2~2.5 最大电流=30A T:0.8mm |
OT2.5-3 |
3.2 |
16 |
6.5 |
5 |
4.2 |
2.6 |
|
OT2.5-4 |
4.2 |
17 |
7.6 |
|
OT2.5-5 |
5.3 |
19 |
9.5 |
|
OT2.5-6 |
6.5 |
22 |
11 |
|
OT2.5-8 |
8.5 |
25.5 |
15 |
|
导线截面mm²：3~4 最大电流=37A T:1.0mm |
OT4-4 |
4.2 |
19 |
8.5 |
6 |
5.2 |
3.2 |
|
OT4-5 |
5.3 |
20 |
10 |
|
OT4-6 |
6.5 |
23 |
12 |
|
OT4-8 |
8.5 |
26.5 |
15 |
|
OT4-10 |
10.5 |
31 |
18 |
|
导线截面mm²：5~6 最大电流=48A T:1.0mm |
OT6-4 |
4.2 |
21 |
9 |
7 |
6.2 |
4.2 |
|
OT6-5 |
5.3 |
22 |
11 |
|
OT6-6 |
6.4 |
24 |
12 |
|
OT6-8 |
8.4 |
27.5 |
15 |
|
OT6-10 |
10.5 |
32 |
18.2 |
|
导线截面mm²：8~10 最大电流=62A T:1.2mm |
OT10-4 |
4.2 |
23 |
10 |
8.5 |
7.6 |
5.2 |
|
OT10-5 |
5.3 |
25 |
12 |
|
OT10-6 |
6.4 |
27 |
14 |
|
OT10-8 |
8.4 |
30 |
16 |
|
OT10-10 |
10.5 |
34 |
17.3 |
|
OT10-12 |
13 |
39.5 |
21 |
|
导线截面mm²：10~16 最大电流=88A T:1.5mm |
OT16-5 |
5.3 |
27 |
14 |
10.5 |
9.9 |
6.9 |
|
OT16-6 |
6.4 |
31 |
18 |
|
OT16-8 |
8.4 |
33 |
18 |
|
OT16-10 |
10.5 |
37 |
20 |
|
OT16-12 |
13 |
41.5 |
23 |
|
导线截面mm²：20~25 最大电流=115A T:1.8mm |
OT25-6 |
6.4 |
33 |
18 |
12 |
11.9 |
8.3 |
|
OT25-8 |
8.4 |
37 |
22 |
|
OT25-10 |
10.5 |
40 |
22 |
|
OT25-12 |
13 |
44 |
24 |
|
OT25-14 |
15 |
47 |
26 |
|
导线截面mm²：25~35 最大电流=160A T:1.8mm |
OT35-6 |
6.4 |
36 |
20 |
14 |
13 |
9.4 |
|
OT35-8 |
8.4 |
39 |
22 |
|
OT35-10 |
10.5 |
42.5 |
23 |
|
OT35-12 |
13 |
46.5 |
25 |
|
OT35-14 |
15 |
49.5 |
27 |
|
OT35-16 |
17 |
54 |
30 |
|
导线截面mm²：40~50 最大电流=215A T:1.8mm |
OT50-8 |
8.4 |
40 |
24 |
14 |
15.1 |
11.5 |
|
OT50-10 |
10.5 |
43.5 |
25 |
|
OT50-12 |
13 |
47 |
26 |
|
OT50-14 |
15 |
50 |
28 |
|
OT50-16 |
17 |
54 |
30 |
|
导线截面mm²：60~70 最大电流=235A T:2.0mm |
OT70-8 |
8 |
48.4 |
22 |
17.1 |
17.5 |
13.5 |
|
OT70-10 |
10 |
48.4 |
22 |
|
OT70-12 |
12 |
55.4 |
28 |
|
OT70-14 |
14 |
55.4 |
28 |
|
OT70-16 |
16 |
55.4 |
28 |
|
导线截面mm²：80~95 最大电流=300A T:2.5mm |
OT95-8 |
8 |
52 |
23 |
18.1 |
19.5 |
14.5 |
|
OT95-10 |
10 |
52 |
23 |
|
OT95-12 |
12 |
56.4 |
30 |
|
OT95-14 |
14 |
56.4 |
30 |
|
OT95-16 |
16 |
56.4 |
30 |
|
导线截面mm²：100~120 最大电流=350A T:3.0mm |
OT120-8 |
8 |
63 |
30 |
26.3 |
23 |
17.2 |
|
OT120-10 |
10 |
63 |
30 |
|
OT120-12 |
12 |
63 |
30 |
|
OT120-14 |
14 |
63 |
30 |
|
OT120-16 |
16 |
63 |
30 |
|
导线截面mm²：130~150最大电流=395A T:3.0mm |
OT150-10 |
10 |
67 |
30 |
28.2 |
25 |
19.2 |
|
OT150-12 |
12 |
67 |
30 |
|
OT150-14 |
14 |
67 |
30 |
|
OT150-16 |
16 |
67 |
30 |
|
