FDD 母预绝缘接头
* 产品介绍
产品材质：采用优质铜冷压制成，导电性稳定良好，外部绝缘采用PVC或PA66制成
产品特点：表面电镀优质亚锡，绝缘套呈漏斗形，易于导线插入；耐压，防锈、防腐蚀时间长
产品特性：接线层次分明、美观；压紧后不断裂不松开；-40℃耐热至105℃可正常使用
产品规格：见列表
使用方法：将电线剥开适当长度，插入端头接线部位，使用配套工具 友邦端子压线钳YYT-1 压紧即可。
说 明：可定制其他颜色，有起订量要求
|
|
型 号 ITEM NO |
Nema Tab (mm) |
材料厚度 Thickness of material |

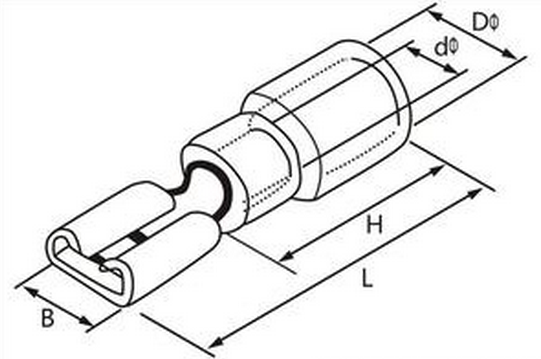

尺寸 Dimension (mm) |
颜色 Color |
|
Ｂ |
DФ |
dФ |
L |
H |
|
导线截面:0.5~1.5mm2 (美国线规22~16) 最大电流:Imax=10A |
FDD 1.25-110(5) |
0.5*2.8 |
0.3 |
3.8 |
3.8 |
1.7 |
19 |
10 |
红色 Red |
|
FDD 1.25-110(8) |
0.8*2.8 |
0.3 |
3.8 |
3.8 |
1.7 |
19 |
10 |
|
FDD 1.25-187(5) |
0.5*4.75 |
0.35 |
5.6 |
3.8 |
1.7 |
19 |
10 |
|
FDD 1.25-187(8) |
0.8*4.75 |
0.35 |
5.6 |
3.8 |
1.7 |
19 |
10 |
|
FDD 1.25-205 |
0.5*5.2 |
0.35 |
6.5 |
3.8 |
1.7 |
20 |
10 |
|
FDD 1.25-250 |
0.8*6.35 |
0.4 |
7.4 |
3.8 |
1.7 |
21 |
10 |
|
导线截面:1.5~2.5mm2 (美国线规16~14) 最大电流:Imax=15A |
FDD 2-110(5) |
0.5*2.8 |
0.3 |
3.8 |
4.3 |
2.3 |
19 |
10 |
蓝色 Blue |
|
FDD 2-110(8) |
0.8*2.8 |
0.3 |
3.8 |
4.3 |
2.3 |
19 |
10 |
|
FDD 2-187(5) |
0.5*4.75 |
0.35 |
5.6 |
4.3 |
2.3 |
19 |
10 |
|
FDD 2-187(8) |
0.8*4.75 |
0.35 |
5.6 |
4.3 |
2.3 |
19 |
10 |
|
FDD 2-205 |
0.5*5.2 |
0.35 |
6.5 |
4.3 |
2.3 |
20 |
10 |
|
FDD 2-250 |
0.8*6.35 |
0.4 |
7.4 |
4.3 |
2.3 |
21 |
10 |
|
FDD 2-312 |
0.8*8 |
0.4 |
9 |
4.3 |
2.3 |
23 |
10 |
|
导线截面:4~6mm2 (美国线规12~10) 最大电流:Imax=24A |
FDD 5.5-250 |
0.8*6.35 |
0.4 |
7.4 |
5.7 |
3.4 |
25 |
13 |
黄色Yellow |
|
FDD 5.5-375 |
1.2*9.4 |
0.5 |
10.9 |
5.7 |
3.4 |
29.6 |
13 |
|
